Реле давления является одним из наиболее фундаментальных, но часто упускаемых из виду компонентов систем управления и автоматизации жидкостей. Это электромеханическое или электронное устройство, которое контролирует давление жидкости или газа в системе и подает электрический сигнал, когда давление достигает заданного заданного значения. Независимо от того, связано ли применение с водоснабжением, сжатым воздухом, гидравлическими контурами или промышленным оборудованием, реле давления служат интеллектуальными стражами, которые обеспечивают безопасную и эффективную работу систем. ВНинбоская промышленная торговая компания TRUPOW, Ltd.Наши реле давления разработаны для удовлетворения строгих требований как жилых, так и тяжелых промышленных условий, что составляет важную часть нашего комплексного решения.Аксессуары для насосовассортимент продукции.
Понимание того, как работают реле давления, как они выбираются и как они интегрируются в более широкие системы, является важным знанием как для инженеров, специалистов по закупкам, так и для руководителей предприятий. В этом руководстве описывается все, что вам нужно знать: от основных принципов работы до технических характеристик продукта, особенностей установки и незаменимой роли реле давления.Аксессуары для насосовв современном управлении жидкостями. Наш завод потратил годы на совершенствование этой продукции, чтобы обеспечить максимальную надежность и длительный срок службы в различных приложениях по всему миру.
В основе каждого реле давления лежит простой, но элегантный принцип: механическая сила, создаваемая давлением жидкости или газа, используется для приведения в действие электрического переключателя. Когда жидкость попадает в порт давления, она давит на чувствительный элемент, чаще всего на диафрагму, поршень или трубку Бурдона. По мере увеличения давления чувствительный элемент отклоняется до тех пор, пока не достигнет порога силы, установленного внутренним пружинным механизмом. В этот момент движение размыкает набор электрических контактов, размыкая или замыкая цепь в зависимости от конфигурации переключателя.
Этот двоичный электрический выход, либо разомкнутая, либо замкнутая цепь, затем используется для запуска последующих действий. Например, в бытовой системе водяного насоса повышение давления, вызванное повышением давления в резервуаре, приводит к отключению питания двигателя насоса, предотвращая создание избыточного давления. При падении давления по мере расходования воды пружина возвращает контакты в исходное состояние и насос перезапускается. Этот автоматический цикл повторяется тысячи раз в течение срока службы продукта, что делает механическую надежность непреложным требованием.
Наша фабрика изготавливает чувствительную диафрагму из материалов, специально выбранных для совместимости с целевой средой. Опции включают в себя:
Электрические контакты обычно оцениваются по их нагрузочной способности и выносливости циклов переключения. Позолоченные контакты используются в слаботочных сигнальных цепях, где стойкость к окислению имеет первостепенное значение, а контакты из серебряного сплава выбираются для цепей управления двигателем с большим током. Расположение контактов: нормально разомкнутое (НО), нормально закрытое (НЗ) или переключающее (CO) должно соответствовать логике управления целевой системы.
Современные реле давления отТРУПОУ также включают герметичные корпуса со степенью защиты IP65 или IP67, гарантирующие, что влага, пыль и промышленные загрязнения не смогут повредить внутренние компоненты. Именно такое внимание к защите окружающей среды отличает долговечный промышленный компонент от продукта, который преждевременно выходит из строя в сложных полевых условиях.
Реле давления не являются универсальным продуктом. В отрасли разработано несколько различных конструкций, каждая из которых оптимизирована для определенных диапазонов давления, типов сред и условий применения. Знание того, какой тип подходит для вашей системы, является первым шагом на пути к надежной установке.
Это традиционный и наиболее широко используемый сорт. Механический чувствительный элемент непосредственно приводит в действие электрический переключатель мгновенного действия. Они надежны, экономичны и подходят для широкого спектра промышленных и коммерческих применений. НашАксессуары для насосовВ линейку входят электромеханические реле давления, рассчитанные на диапазон давления от 0,5 до 25 бар.
В этих устройствах используется пьезоэлектрический или керамический датчик давления в сочетании с интегральной схемой для обнаружения изменений давления и генерации электронного сигнала переключения. Они обеспечивают превосходную точность, не содержат движущихся частей и идеально подходят для применений, где повторяемость переключений и длительный срок службы при частой циклической работе имеют решающее значение.
Вместо измерения абсолютного или избыточного давления реле дифференциального давления реагируют на разницу давлений между двумя точками системы. Они широко используются для мониторинга фильтров, обнаружения расхода и систем отопления, вентиляции и кондиционирования воздуха, где повышение перепада давления сигнализирует о блокировке фильтра или ограничении пути потока.
Вакуумные выключатели, предназначенные для работы при давлении ниже атмосферного, используются в аспирационных системах, вакуумном упаковочном оборудовании и медицинских приборах. Им требуется чувствительный элемент, способный точно реагировать на отрицательное манометрическое давление без механических повреждений.
В таблице ниже приведены основные характеристики каждого типа:
| Тип | Метод измерения | Типичный диапазон давления | Лучшее приложение | Ключевое преимущество |
| Электромеханический | Диафрагма/Поршень | 0,5–25 бар | Насосы, компрессоры, ОВиК | Низкая стоимость, высокая надежность |
| Электронный/Твердотельный | Пьезоэлектрический датчик | 0,1–600 бар | Прецизионный промышленный контроль | Высокая повторяемость, отсутствие износа |
| Дифференциал | Двухпортовая диафрагма | Дифференциал 0–10 бар | Мониторинг фильтра, обнаружение потока | Измеряет разницу давления |
| Вакуум | Капсула/сильфон | от -1 до 0 бар | Системы аспирации, упаковка | Работает ниже атмосферы |
При оценке реле давления для закупок или проектирования системы таблица технических данных продукта рассказывает только часть истории. Понимание того, что на самом деле означает каждая спецификация и как она влияет на производительность системы, — вот что отличает обоснованное решение от дорогостоящей ошибки. Ниже приведены наиболее важные параметры для оценки, а также рекомендации о том, какие значения следует искать в различных приложениях.
Уставка – это значение давления, при котором срабатывает переключатель. Дифференциал (также называемый гистерезисом) представляет собой разницу между давлениями включения и отключения. Правильно настроенный дифференциал предотвращает быстрые циклы переключения (короткие циклы), которые могут привести к повреждению двигателей насосов и сокращению срока службы компонентов.
Выражается как максимальное напряжение и ток, которые контакты могут безопасно переключаться. Нагрузка двигателя требует более высокого номинала, чем резистивная нагрузка, из-за пускового тока. Всегда снижайте номинальные характеристики контактов как минимум на 20 % при переключении индуктивных нагрузок, таких как контакторы двигателей или электромагнитные клапаны.
Определяет устойчивость к твердым частицам и воде. IP65 подходит для большинства промышленных сред. IP67 или IP68 требуется для погружной или наружной установки, подверженной воздействию дождя и смыва.

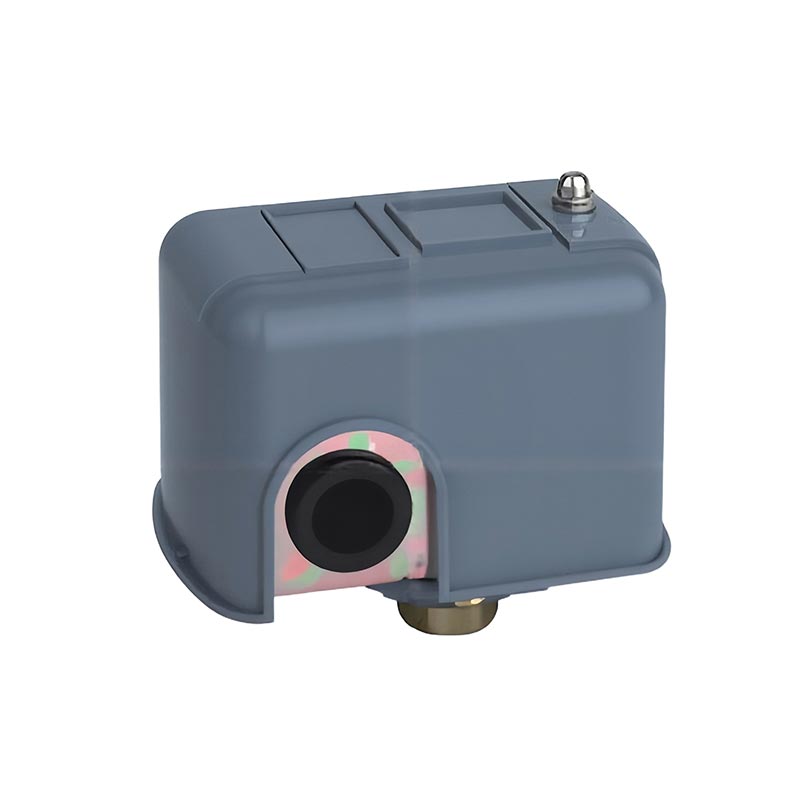

Наша полная таблица технических характеристик продукции для стандартаАксессуары для насосовсерия реле давления отНинбоская промышленная торговая компания TRUPOW, Ltd.представлено ниже:
| Параметр | Спецификация |
| Диапазон давления (регулируемый) | 1–10 бар/2–16 бар/4–25 бар (в зависимости от модели) |
| Заводская настройка по умолчанию | Включение: 1,4 бар / Выключение: 2,8 бар (стандартная модель) |
| Дифференциальный диапазон | 0,5–3,5 бар (регулируется вторичной пружиной) |
| Электрические характеристики | 16А/250В переменного тока; 10 А/380 В переменного тока |
| Конфигурация контактов | 1НО + 1НЗ (SPDT) |
| Материал диафрагмы | стандарт НБР; EPDM/SS опционально |
| Материал корпуса | Стеклонаполненный нейлон PA66; опционально литой цинк |
| Подключение порта | 1/4 дюйма BSP или NPT с наружной резьбой (другие размеры по запросу) |
| Защита от проникновения | стандарт IP44; IP65 опционально |
| Рабочая температура | от -10 градусов С до +60 градусов С |
| Температура среды | Макс +70 градусов С |
| Механическая жизнь | Более 500 000 циклов переключения |
| Сертификаты | CE, RoHS, NSF/ANSI 61 (модели для питьевой воды) |
| Масса | Прибл. 185г |
Универсальность реле давления является одной из причин, по которой оно стало стандартным компонентом во многих отраслях. От самого маленького повысительного насоса для бытовой воды до многоступенчатой промышленной компрессорной установки — эти устройства играют основополагающую роль в автоматизированном управлении давлением. Наши заводские поставкиАксессуары для насосоввключая реле давления для клиентов в более чем 40 странах, что дает нам глубокое понимание максимально широкого спектра реальных приложений.
Это самое распространенное применение в мире. Реле давления контролируют запуск и остановку двигателей водяных насосов в жилых, коммерческих и сельскохозяйственных помещениях. При правильной настройке они поддерживают постоянное давление воды в распределительной системе, не требуя постоянного ручного вмешательства. Ключевые требования к этому приложению включают в себя:
Воздушные компрессоры полагаются на реле давления, которые переключают двигатель компрессора между нагруженным и разгруженным состояниями, поддерживая ресиверный бак в определенном диапазоне давления. Здесь необходимы контакты с большим сроком службы, поскольку компрессоры в загруженных мастерских или производственных объектах могут включаться десятки раз в час.
В гидравлических системах реле давления используются для подачи сигнала о достижении контуром целевого рабочего давления, запуская следующий этап в автоматизированной последовательности. Они также служат защитными блокировками, отключающими гидравлический силовой агрегат, если давление падает ниже минимального порога, который может указывать на утечку или отказ насоса.
Реле как высокого, так и низкого давления защищают контуры хладагента от работы за пределами безопасных пределов давления. Реле высокого давления отключает компрессор, если давление нагнетания превышает безопасный максимум, а реле низкого давления предотвращает работу компрессора, когда заправка хладагента недостаточна.
Реле давления в системах пожаротушения обнаруживают падение давления в системе, вызванное активацией спринклерной головки, срабатыванием сигнала тревоги и запуском жокейских или основных пожарных насосов. Надежность и скорость реагирования имеют решающее значение в этом приложении, обеспечивающем безопасность жизни.
Выбор реле давления – это не просто вопрос подбора диапазона давления. В процессе систематического выбора учитываются среда, электрическая нагрузка, окружающая среда, требуемая точность и общая стоимость владения на протяжении всего срока службы продукта. Следующий контрольный список представляет методологию, над которой работает наша команда инженеров.Нинбоская промышленная торговая компания TRUPOW, Ltd.рекомендует клиентам при выборе реле давления для новых установок или замены.
В таблице ниже представлено краткое справочное руководство, сопоставляющее распространенные области применения с рекомендуемыми параметрами продукта:
| Приложение | Рекомендуемый диапазон давления | Рейтинг контактов | IP-рейтинг | Материал диафрагмы |
| Бытовой водяной насос | 1–10 бар | 16 А/250 В переменного тока | IP44 | EPDM (питьевая вода) |
| Промышленный воздушный компрессор | 4–16 бар | 16 А/250 В переменного тока | IP65 | НБР |
| Гидравлический силовой агрегат | 10–250 бар | 10 А/250 В переменного тока | IP65 | Нержавеющая сталь |
| Холодильный контур | 0–30 бар | 8А/250В переменного тока | IP44 | НБР |
| Химическая обработка | 0–25 бар | 6А/250В переменного тока | IP67 | с покрытием из ПТФЭ |
Даже самое качественное реле давления будет работать неэффективно или преждевременно выйдет из строя, если оно установлено неправильно. Практика установки напрямую влияет на точность измерений, повторяемость переключения и долговечность компонентов. Следующие рекомендации взяты из инструкций по установке, прилагаемых ко всемАксессуары для насосовпродукции нашего завода и отражает наиболее распространенные проблемы, возникающие в этой области.
Большинство электромеханических реле давления оснащены двумя регулируемыми пружинными механизмами: большой пружиной, которая управляет уставкой отключения (высокого уровня), и меньшей пружиной, которая управляет дифференциалом. Регулировку следует выполнять, когда система находится под давлением и калиброванный манометр установлен рядом с портом переключателя. Увеличьте сильное натяжение пружины, чтобы поднять точку выреза; увеличьте небольшое натяжение пружины, чтобы расширить дифференциал. Всегда проверяйте окончательные заданные значения, выполнив как минимум три полных цикла включения-выключения, прежде чем покинуть установку.
В1: В чем разница между реле давления и датчиком давления?
Реле давления обеспечивает дискретный электрический выходной сигнал (включается или выключается), когда давление пересекает определенную заданную точку. Он не передает фактическое значение давления контроллеру. Датчик давления (также называемый датчиком давления) генерирует непрерывный аналоговый или цифровой сигнал, пропорциональный измеренному давлению, позволяя ПЛК или системе управления контролировать давление в реальном времени и принимать пропорциональные управляющие решения. Реле давления используются там, где достаточно простого двухпозиционного управления и оно экономически эффективно. Датчики давления используются там, где требуется непрерывный мониторинг, регистрация данных или пропорциональное управление. Во многих современных системах оба устройства работают вместе: датчик давления обеспечивает мониторинг и обратную связь, а специальный переключатель давления обеспечивает проводную защитную блокировку, независимую от программного обеспечения системы управления.
Вопрос 2: Почему мой переключатель давления постоянно включается и выключается быстро?
Быстрые циклы включения-выключения, обычно называемые короткими циклами, почти всегда вызваны одним из трех условий: недостаточной настройкой перепада давления, затоплением напорного бака или утечкой в системе. Если разница между уставками включения и выключения слишком мала, даже небольшие естественные колебания давления приведут к неоднократному срабатыванию выключателя. Затопленный напорный бак (в котором потерян предварительный заряд воздуха) означает, что бак практически не обеспечивает буферизацию давления, что приводит к резким колебаниям давления при каждом запуске или остановке насоса. Утечка в системе означает, что давление постоянно падает после остановки насоса, что приводит к немедленному перезапуску. Выполните диагностику, сначала проверив предварительную заправку воздуха в напорном баке шинным манометром, когда в системе нет давления. Если предварительная зарядка правильная, немного увеличьте дифференциал переключения. Если короткое замыкание сохраняется, выполните систематический тест на герметичность всех соединений и компонентов.
В3: Как отрегулировать давление включения и отключения стандартного реле давления насоса?
В стандартном электромеханическом реле давления насоса давление отключения (высокое) регулируется с помощью большой пружинной гайки, расположенной под крышкой переключателя, а дифференциал (зазор между включением и отключением) регулируется с помощью меньшей пружинной гайки. Поворот большой гайки по часовой стрелке одновременно повышает давление включения и отключения, сохраняя существующий перепад. Поворот маленькой гайки по часовой стрелке увеличивает дифференциал за счет снижения давления включения, оставляя при этом давление отключения неизменным. Всегда выполняйте регулировку небольшими шагами, по пол-оборота за раз, и позволяйте системе завершить полный цикл, прежде чем оценивать результат. Калиброванный манометр, установленный на выходе насоса, необходим для точной регулировки. Запишите окончательные настройки в журнал обслуживания системы. См. инструкцию по конкретному продукту, прилагаемую ко всем аксессуарам для насосов от Ningbo TRUPOW Industrial Trade Co.,Ltd. для процедур настройки для конкретной модели.
Вопрос 4. Что вызывает выход из строя реле давления и как продлить срок его службы?
Наиболее распространенными причинами выхода из строя реле давления являются износ контактов из-за чрезмерных циклов переключения, усталость диафрагмы или химическое воздействие несовместимой среды, попадание влаги в электрический корпус и механическое повреждение в результате превышения давления или гидравлического удара. Срок службы можно продлить с помощью нескольких практических мер: установить защиту от гидроудара перед выключателем для поглощения скачков давления; установите встроенный сетчатый фильтр для защиты порта датчика от загрязнения твердыми частицами; убедитесь, что класс IP коммутатора соответствует среде установки; используйте контактор или реле для изоляции контактов переключателя от тяжелых индуктивных нагрузок, а не непосредственного переключения цепей двигателя; и планируйте ежегодную проверку состояния контактов и целостности диафрагмы в рамках программы профилактического обслуживания. Наша фабрика разрабатывает реле давления для аксессуаров для насосов с усиленными диафрагмами и контактами из серебряного сплава специально для того, чтобы максимизировать среднее время между отказами в сложных условиях непрерывной работы.
В5: Можно ли использовать реле давления с другими жидкостями, кроме воды, например, с маслом или химикатами?
Да, реле давления можно использовать с широким спектром сред, но смачиваемые материалы должны быть тщательно подобраны в соответствии с химическими свойствами, температурой и вязкостью жидкости. Для применения с гидравлическим маслом обычно подходят диафрагмы из NBR и детали, контактирующие с рабочей средой, из латуни или нержавеющей стали. Для агрессивных химикатов, таких как кислоты, щелочи или растворители, диафрагма с тефлоновым покрытием в сочетании со смачиваемыми компонентами из нержавеющей стали обеспечивает наилучшую стойкость. Для паровых применений требуется чувствительный элемент поршневого типа с высокотемпературными уплотнениями, а между паропроводом и портом переключателя следует установить сифонную петлю (косичку), чтобы защитить чувствительный элемент от прямого контакта с паром. Всегда сверяйтесь с таблицей совместимости сред в техническом описании продукта, прежде чем выбирать реле давления для применений, не связанных с водой. Нинбоская промышленная торговая компания TRUPOW, Ltd. предлагает консультационную поддержку по материалам, чтобы помочь клиентам определить правильную комбинацию материалов мембраны и корпуса для их конкретной среды и условий эксплуатации.
Реле давления – это гораздо больше, чем простое двухпозиционное устройство. Именно автоматизированный интеллект обеспечивает безопасную и эффективную работу насосов, компрессоров и гидравлических систем без постоянного контроля со стороны человека. Выбор правильного реле давления, его правильная установка и профилактическое обслуживание — это три столпа надежной работы системы. Каждая спецификация, от материала диафрагмы до номинала контакта, имеет значение, и понимание этих спецификаций позволяет инженерам и руководителям предприятий принимать уверенные решения о закупках.
Как производитель с глубоким опытом вАксессуары для насосов, Нинбоская промышленная торговая компания TRUPOW, Ltd.объединяет знания в области материаловедения, электротехники и прикладных технологий для производства реле давления, которые стабильно работают во всем диапазоне промышленных и жилых условий по всему миру. Наши продукты тестируются на соответствие международным стандартам, сопровождаются подробной документацией и поддерживаются отзывчивой технической командой, готовой помочь с вопросами, касающимися конкретных приложений.
Независимо от того, выбираете ли вы реле давления для новой установки, заменяете вышедшее из строя устройство или хотите перейти на более надежный продукт, наш завод располагает ассортиментом продукции и знаниями в области применения, которые помогут вам на каждом этапе пути. НашАксессуары для насосовВ каталоге представлены стандартные модели для наиболее распространенных применений, а также специально разработанные решения для сложных или необычных условий эксплуатации.
КонтактНинбоская промышленная торговая компания TRUPOW, Ltd. сегодня, чтобы обсудить ваши требования к переключателю давления. Наша техническая команда продаж готова помочь вам выбрать правильный продукт из нашего обширногоАксессуары для насосовассортимент, предоставьте подробные технические характеристики и сертификаты, а также быстро и профессионально обработайте ваш запрос.
Мы отвечаем на все торговые запросы в течение 24 часов. Обратитесь к нашему заводу сегодня и позвольте нам показать вам, почему клиенты в более чем 40 странах доверяютНинбоская промышленная торговая компания TRUPOW, Ltd.в качестве предпочтительного источника дляАксессуары для насосови компоненты управления жидкостью.
